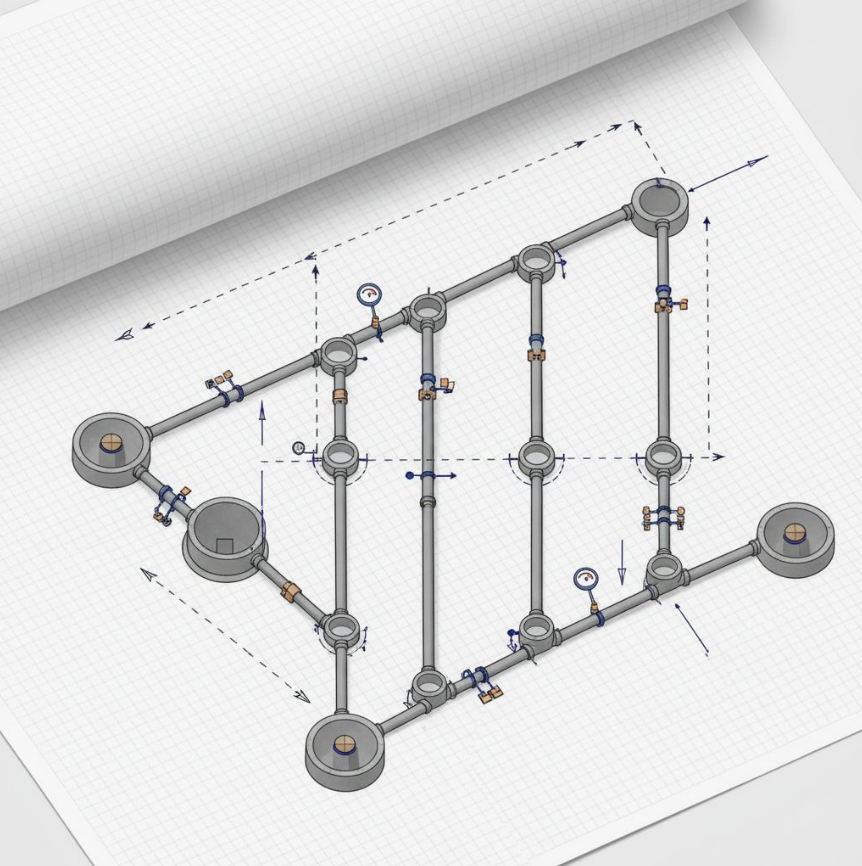

Испытания трубопроводов — это не финальный этап строительства, а часть системы, которую проектировщик должен учитывать заранее. Правильное планирование испытаний позволяет пройти приемку с первого раза и избежать доработок узлов, колодцев и соединений.
Соблюдение инструкции по монтажу и проектирование с учетом контрольных точек обеспечивает надежность системы и минимизирует риски утечек.
Почему испытания нужно закладывать в проект заранее
Любая система трубопроводов должна рассматриваться как единая конструкция, работающая под нагрузкой. При этом гидравлические и безнапорные испытания выявляют слабые места, которые не видны на стадии монтажа.
Если схема испытаний не предусмотрена заранее, на объекте возникают типовые проблемы:
- невозможно изолировать участки трубопровода;
- колодцы не рассчитаны как точки контроля;
- узлы не выдерживают проектное давление;
- возникают замечания при приемке.
Поэтому испытание трубопровода на герметичность проект должен учитывать как обязательный этап жизненного цикла системы.
Виды испытаний трубопроводов
В практике применяются два основных типа проверок:
Гидравлические испытания
Используются для напорных систем, где требуется контроль давления и герметичности.
Основные параметры:
- испытательное давление;
- время выдержки;
- допустимое падение давления.
Испытания безнапорной канализации
Применяются для самотечных систем, где ключевой параметр — отсутствие утечек.
Проверяется:
- заполнение участков водой;
- герметичность соединений;
- состояние колодцев и узлов.
Нормативная база и проектные требования
Проектирование испытаний трубопровода опирается на действующие регламенты и строительные нормы, включая требования РД и СП к проверке инженерных сетей.
В проекте обязательно должны быть отражены:
- схема испытаний трубопровода;
- границы участков проверки;
- расчетные параметры давления;
- последовательность испытаний;
- точки подключения оборудования.
Подробные материалы и регламенты доступны в разделе:
Техническая документация.
Как проект влияет на успешную приемку
Ошибки на этом этапе связаны как с проектированием, так и с монтажом. К примеру, даже при правильном проекте монтажники должны:
- соблюдать ось трубы;
- проверять уплотнительное кольцо в раструбе с помощью шупа;
- учитывать упоры на поворотах (для напорной канализации);
- закреплять трубы к жесткой опоре;
- соблюдать требования СП.
Соблюдение этих правил вместе с правильной схемой испытаний обеспечивает надежность и герметичность системы.
В результате испытания превращаются в поиск дефектов “по факту”, а не в управляемый процесс.
Контрольные точки трубопровода
Наиболее критичные зоны, где чаще всего выявляются утечки:
- раструбные соединения;
- колодцы и камеры;
- повороты трассы;
- переходы диаметров;
- вводы в здания.
Особое внимание уделяется контролю герметичности раструбных соединений, так как именно они компенсируют небольшие смещения и температурные деформации.
Для наружной канализации реальный порядок работ выглядит следующим образом: трассу собирают полностью, контролируют монтажные узлы и соединения, а затем проводят испытания по всей собранной трассе до обратной засыпки траншей. Разбиение на проектные участки используется на этапе проектирования для планирования контроля и расстановки контрольных точек, но фактически гидроиспытания самотечной наружной канализации выполняются на полностью собранной системе до её засыпки. Это обеспечивает проверку всех стыков, колодцев и узлов в полевых условиях и исключает необходимость повторной раскопки при обнаружении утечек.
Гидроиспытания напорных трубопроводов
Для напорных систем критично предусмотреть в проекте условия опрессовки.
Основные этапы:
- заполнение системы водой;
- удаление воздуха;
- плавный набор давления;
- выдержка под нагрузкой;
- контроль падения давления.
В проекте должны быть заранее указаны требования к испытаниям напорной канализации, включая допустимые отклонения и порядок фиксации результатов.
Испытания безнапорной канализации
Для самотечных систем основной критерий — герметичность.
Процесс включает:
- поэтапное заполнение участков;
- контроль утечек в соединениях;
- проверку колодцев;
- наблюдение за стабильностью уровня воды.
Подробнее по системам Системы наружной канализации.
Документация и оформление результатов
Для успешной сдачи объекта требуется полный комплект документов:
- акты испытаний трубопровода;
- исполнительные схемы;
- журналы производства работ;
- подтверждение герметичности узлов;
- протоколы опрессовки.
Отсутствие корректной документации — одна из частых причин отказа приемки даже при фактически исправной системе.
Как избежать переделок при сдаче объекта
Чтобы исключить доработки на финальном этапе, в проекте необходимо:
- заранее разделять систему на участки испытаний;
- закладывать контрольные точки;
- учитывать поведение раструбных соединений под давлением;
- предусматривать технологические заглушки;
- описывать порядок испытаний в проектной документации.
Итог
Испытания трубопровода — это не проверка “после монтажа”, а часть инженерной логики системы.
Если схема испытаний заложена в проект:
- приемка проходит без доработок;
- снижается риск утечек;
- исключаются спорные узлы;
- упрощается контроль качества.
Правильно спроектированная система проходит испытания не за счет «подгонки на месте», а за счет заранее продуманной инженерной схемы.
