Стандартные системы внутренней канализации

Стандартные системы внутренней канализации предназначены для сбора и удаления стоков внутри зданий и сооружений и доставки их в систему наружной канализации.

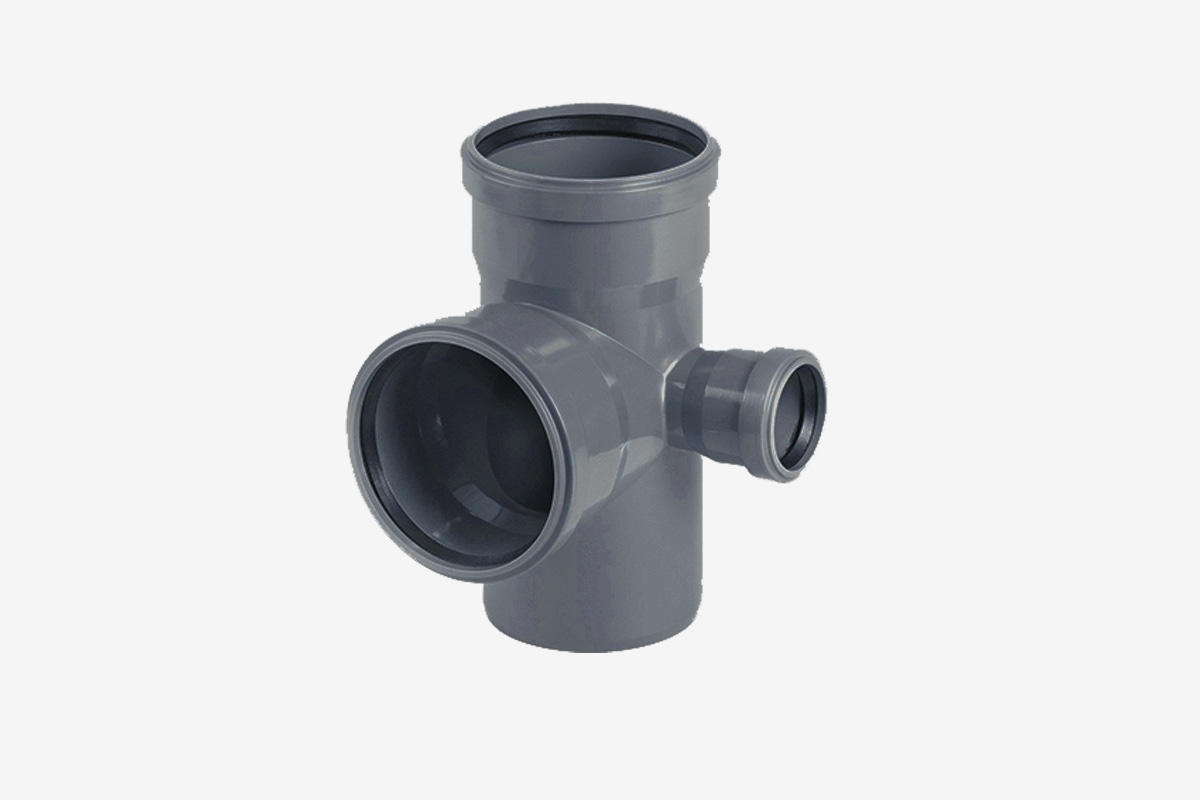

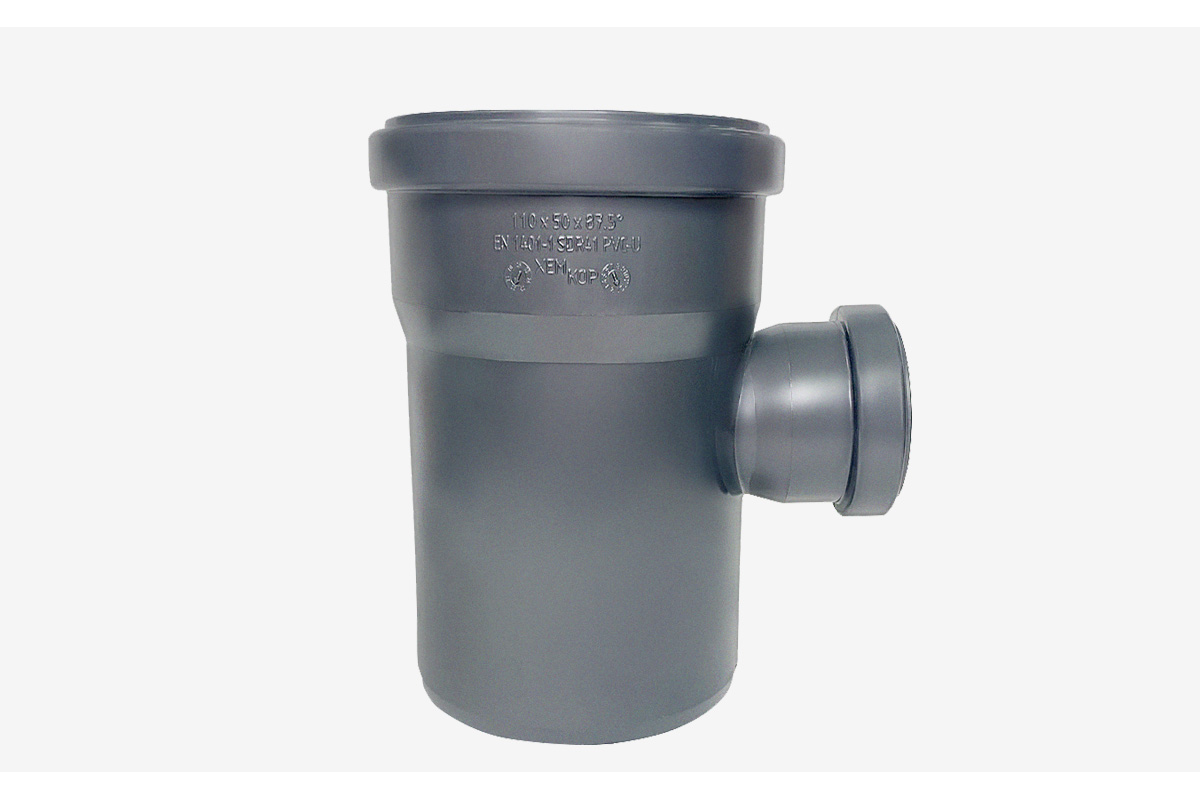

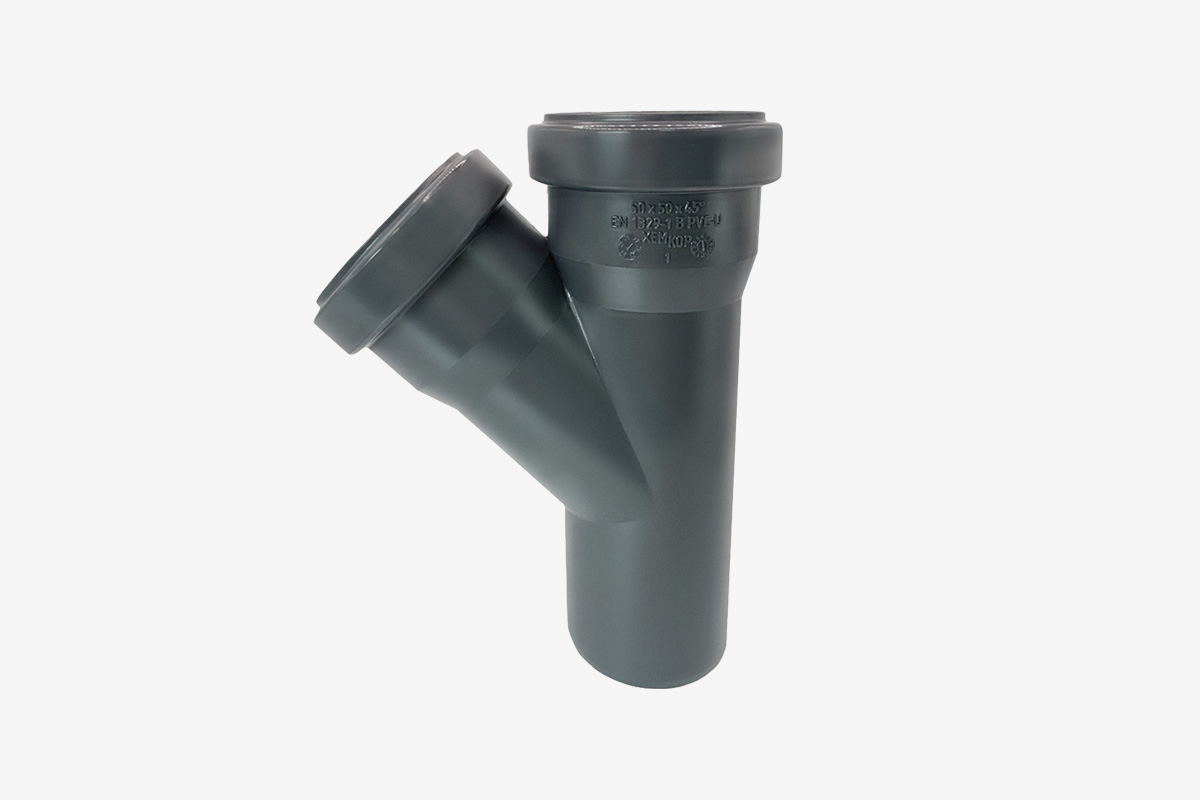

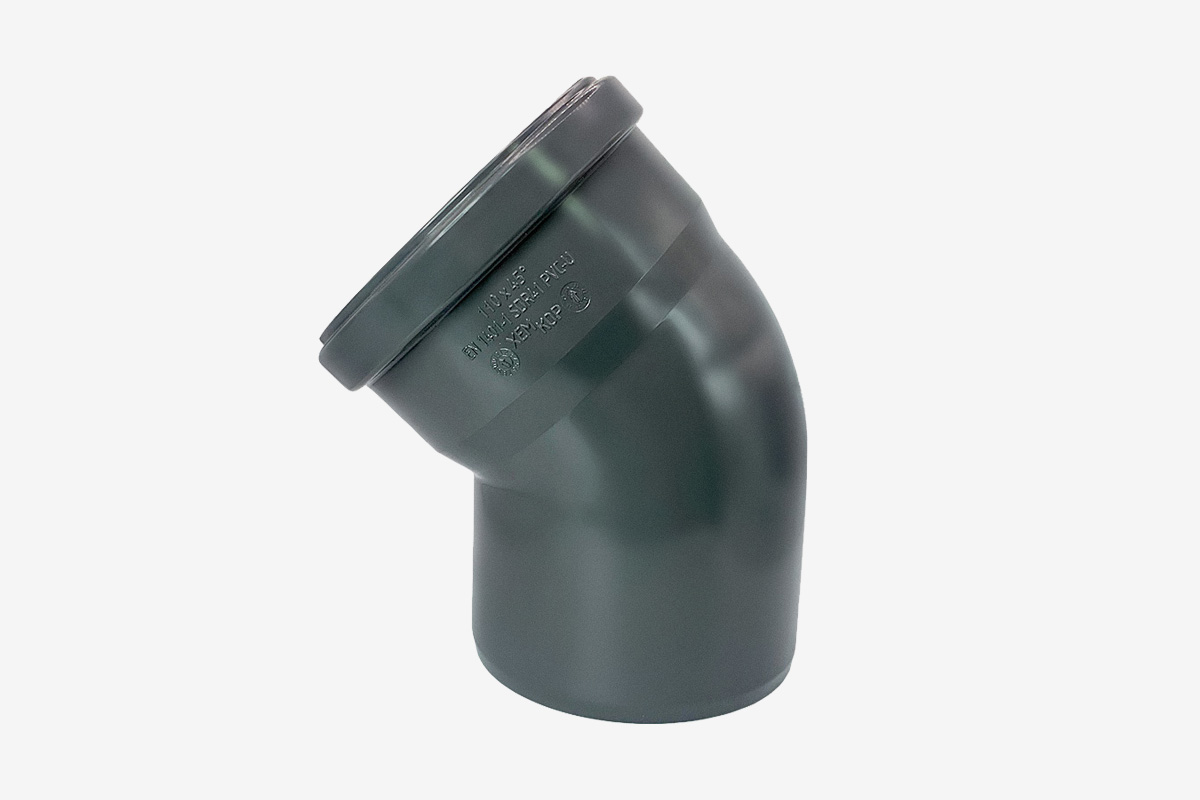

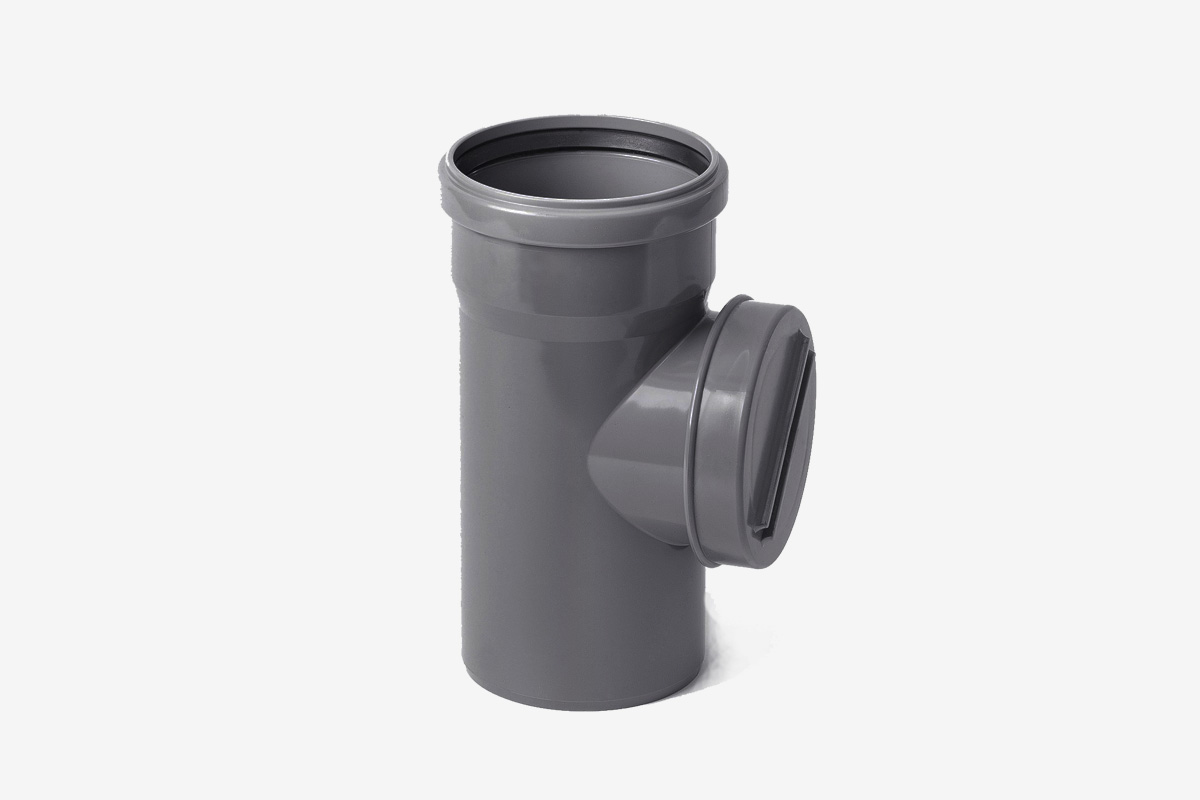

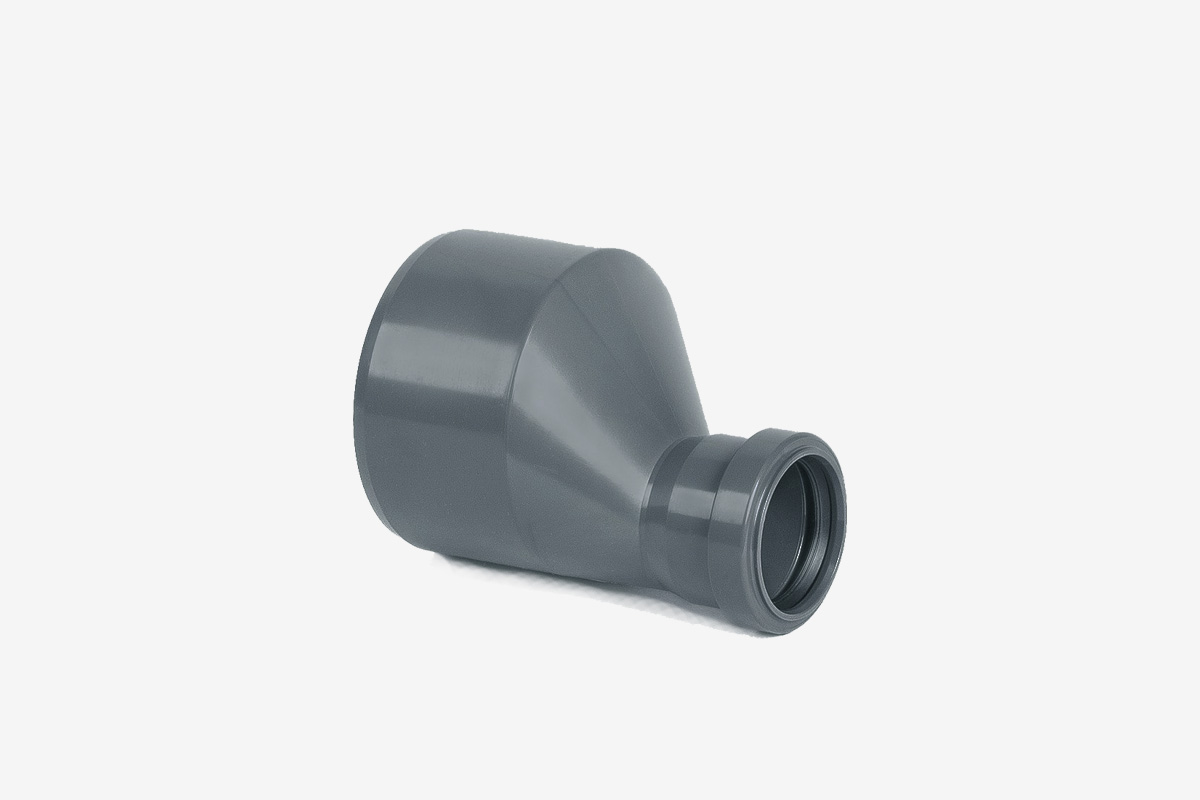

Ассортимент включает в себя трубы и фасонные изделия из непластифицированного поливинилхлорида (НПВХ), диаметром (DN) 50 и 110 мм.

Нормативные документы:

ТУ 6-19-307-86
ТУ 2248-002-84300500-2012
DIN EN 1329-1:2018

Ассортимент и типоразмеры стандартных систем внутренней канализации

Формат PDF

Характеристики и свойства стандартной системы:

Цвет: серый, оттенок не регламентируется.
Класс жесткости: SN8 (8кН/м2).
Тип соединения: раструбное, под уплотнительное кольцо. Уплотнительное кольцо соответствует стандарту EN 1329, DIN 19534, EN 1451-1. Изготавливается из вулканизированной резины с жесткостью 60IRHD.
Постоянная температура стоков: от температуры замерзания таковых до +60 °С. Максимальная кратковременная температура (в течение 1 минуты): +95 °С.
Диапазон агрессивных сред: от рН2 до рН12. Химически стойки к кислотам, щелочам, ПАВ (поверхносто-активным веществам), которые являются основным компонентом моющих и чистящих средств, а также к органическим жирам, углеводам и белкам.
Температура воспламенения: +482 °С В зоне горения НПВХ не плавится, не образует горящих капель, имеет низкую токсичность – Т2 по ГОСТ 12.1.044-89 и малое выделение дыма – Д2 по ГОСТ 12.1.044-89.

Класс горючести: Г2 по ГОСТ 30244-94. Относятся к разряду самозатухающих. Применяются в пожароопасных помещениях при обустройстве внутри зданий, не требуют использования противопожарных муфт и защитных материалов. Группа воспламеняемости – В2 по ГОСТ 30402-96.
Стойкость к УФ излучению: под воздействием ультрафиолета происходит постепенное разрушение молекул красителя (процесс выгорания) без деструкции самого материала систем с сохранением всех физико-механических свойств
Биологическая стойкость: не подвержены воздействию микроорганизмов, грибов и бактерий, вызывающих процессы зарастания внутренних поверхностей систем. Обладают максимальной проходимостью и отсутствием засоров
Гарантия завода-изготовителя: 2 года с даты изготовления, при соблюдении правил транспортировки и хранения, установленных нормативной документацией и применении Товара непосредственно по назначению, а так же условий по монтажу, включая использование всех элементов системы из единого материала (НПВХ).
Срок службы: до 100 лет.

Области применения

• Создание систем трубопроводов для отведения воды, бытовых отходов в жилых, общественных и промышленных зданиях и сооружениях, включая подземные части (в технических подвалах).
• Сооружение вытяжных трубопроводов, прокладываемых в чердачных помещениях.
• Обустройство систем внутренних водостоков для сбора и отвода дождевых и талых вод от водосточных воронок в чердачных помещениях и отводных трубопроводов в подвальных помещениях зданий, высота которых не превышает 4 этажей (давление водного столба не более 1,5 атмосфер).

Строительные нормы и рекомендации

• ГОСТ 25150-82 Канализация. Термины и определения
• СП 30.13330-2012 ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ
• СП 73-13330-2016 ВНУТРЕННИЕ САНИТАРНО-ТЕХНИЧЕСКИЕ СИСТЕМЫ ЗДАНИЙ
• СП 40-102-2000 ПРОЕКТИРОВАНИЕ И МОНТАЖ ТРУБОПРОВОДОВ СИСТЕМ ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ
• СН 2.2.4/2.1.8.562-96 САНИТАРНЫЕ НОРМЫ, Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки.
• ВСН 48-96 ИНСТРУКЦИЯ ПО МОНТАЖУ СИСТЕМ ВНУТРЕННЕЙ КАНАЛИЗАЦИИ И ВОДОСТОКОВ ИЗ ПВХ ТРУБ В ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЯХ.
