Наружная канализационная труба работает не сама по себе, а вместе с грунтом, основанием и засыпкой. Даже правильно выбранная труба может получить деформацию, просадку или изменение уклона, если траншея подготовлена “как получилось”. Поэтому устройство траншеи под канализацию проект должен описывать заранее: какие слои нужны, чем засыпать, как уплотнять и где контролировать результат.
Почему траншея влияет на работу трубы
Для наружной канализации важен не только диаметр и уклон. Труба находится в грунте, воспринимает нагрузку от засыпки, транспорта, покрытия, сезонных подвижек. Если под трубой есть пустоты, камни или слабое основание, нагрузка распределяется неправильно.
При выборе Системы наружной канализации проектировщик учитывает материал, диаметр и кольцевую жесткость трубы. Но расчетные характеристики сохраняются только при правильной укладке: с подготовленным основанием, боковой отсыпкой, послойной засыпкой и контролем уплотнения грунта.
Что нужно задать до начала земляных работ
В проекте желательно не ограничиваться фразой “засыпку выполнить послойно”. Подрядчику нужны понятные требования, по которым можно выполнить работы без уточнений на объекте.
Если трасса проходит в слабых, водонасыщенных или неоднородных грунтах, стандартной записи недостаточно. Для таких зон нужно отдельное проектное решение.
Основание под трубу ПВХ
Основание под трубу ПВХ должно давать равномерную опору по всей длине. Труба не должна лежать на камнях, мерзлых комьях, строительном мусоре или отдельных выступах грунта. Локальная точка опоры может стать причиной напряжения в стенке или раструбном соединении.
Дно траншеи нужно подготовить до укладки трубы. Нельзя рассчитывать, что монтажная бригада выровняет все “по месту” в процессе сборки трассы.
Песчаная подушка под трубы канализации
Песчаная подушка под трубы канализации нужна не “для галочки”. Она выравнивает основание, защищает трубу от жестких включений и помогает распределить нагрузку. Материал должен быть однородным, без камней, мерзлых комьев, органики и строительного мусора.

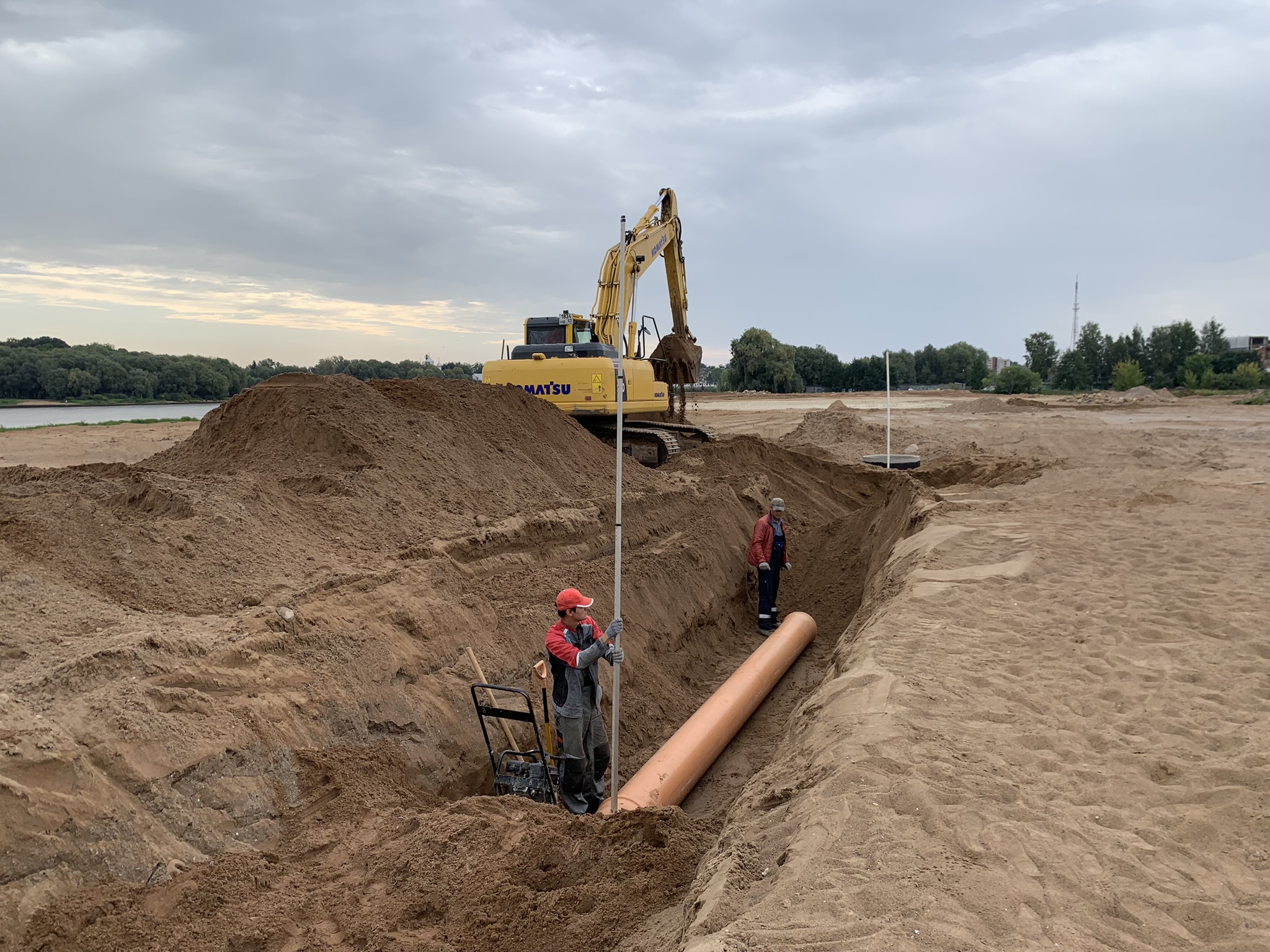

Укладка труб в траншее: требования, которые нельзя пропустить
Укладка труб в траншее требования должна связывать с проектным уклоном и отметками. Перед монтажом проверяют дно траншеи, подготовительный слой и отсутствие локальных препятствий. После укладки трубу нужно защитить от смещения при начальной засыпке.
В проекте стоит отдельно отметить:
- укладку выполнять по подготовленному основанию;
- раструбы не должны опираться на выступы;
- уклон контролировать до начала засыпки;
- начальную засыпку выполнять без смещения трубы;
- материал в зоне трубы должен быть без крупных включений;
- тяжелое уплотнение рядом с трубой не применять без технологического обоснования.
Такие формулировки помогают избежать ситуации, когда труба уложена правильно по плану, но фактически теряет уклон после засыпки.
Боковая отсыпка и уплотнение вокруг трубы
Боковая отсыпка – один из самых важных слоев. Она заполняет пазухи по бокам трубы и помогает ей работать совместно с грунтом. Если просто сбросить грунт сверху, боковые зоны могут остаться неплотными. Позже грунт даст просадку, труба получит неравномерную нагрузку.
Уплотнение засыпки вокруг трубы выполняют послойно и аккуратно. Особенно важны зоны по бокам и под нижними четвертями трубы. Материал должен плотно заполнить пространство, но без ударного воздействия по стенке и раструбам.
Проект должен задавать не только сам факт уплотнения, но и принцип: какие слои уплотнять, где применять ручной или легкий механизированный способ, где недопустима тяжелая техника.
Начальная и окончательная обратная засыпка
Обратная засыпка трубопровода требования должна делить минимум на две зоны.
Первая зона – начальная засыпка вокруг трубы и над ее верхом. Здесь материал и уплотнение особенно важны, потому что слой напрямую влияет на положение трубы, раструбы и сохранение уклона.
Вторая зона – окончательная засыпка верхней части траншеи. Требования к ней зависят от территории над трубопроводом. Под газоном, тротуаром, проездом или площадкой с нагрузкой условия будут разными.
Материал обратной засыпки не должен содержать крупные камни, мерзлые комья, строительный мусор и включения, способные повредить трубу или создать локальное давление. Вынутый грунт можно использовать только тогда, когда он подходит по составу и условиям участка.
Что указать в ППР
Проект производства работ канализация нужен там, где одной проектной записи мало: сложные грунты, большая глубина, пересечения с коммуникациями, стесненные условия, работа рядом с дорогами или зданиями.
В ППР стоит раскрыть технологию:
- порядок разработки траншеи;
- подготовку основания;
- подачу и укладку труб;
- устройство подушки;
- боковую обсыпку;
- послойную засыпку;
- способы уплотнения;
- контроль отметок и уклона;
- меры защиты трубы до полной засыпки.
Проект задает требования, а ППР показывает, как подрядчик будет их выполнять на конкретном участке.
Контроль уплотнения грунта
Контроль уплотнения грунта нужен не для формальности. Он подтверждает, что труба работает в условиях, близких к проектным. Без контроля трудно понять, сохранится ли уклон после просадки и не появятся ли деформации на участке.
Контролировать нужно не только верхнюю часть траншеи. Важны основание, боковая обсыпка и начальная засыпка. Под проездами, площадками и зонами благоустройства контроль особенно важен, потому что нагрузка сверху выше.
В исполнительной документации желательно фиксировать материалы засыпки, толщину слоев, результаты контроля и фактические отметки. Если позже возникнет проблема, данные помогут понять причину: ошибка проекта, нарушение технологии или изменение грунтовых условий.
Типовые ошибки засыпки канализации
Чаще всего проблемы появляются не из-за трубы, а из-за упрощения работ на объекте. Наиболее рискованные ошибки засыпки канализации:
- трубу укладывают на неподготовленное дно;
- песчаная подушка отсутствует или выполнена неравномерно;
- раструб опирается на грунт, камень или ком мусора;
- боковые пазухи не заполнены;
- засыпку выполняют грунтом с крупными включениями;
- уплотнение делают только сверху;
- тяжелую технику применяют рядом с трубой слишком рано;
- требования к слоям не попали в РД и ППР;
- контроль уплотнения не проводится или не фиксируется.
Каждая ошибка может выглядеть незначительной на этапе монтажа, но позже привести к просадке, нарушению уклона или повреждению соединений.
Что заложить в рабочую документацию
В РД стоит показать не только трассу, но и конструкцию траншеи. Для проектировщика удобен короткий чек-лист:
- продольный профиль;
- отметки дна траншеи;
- проектный уклон;
- ширина траншеи;
- схема слоев;
- материал основания;
- песчаная подушка;
- боковая обсыпка;
- высота начальной засыпки;
- требования к послойному уплотнению;
- зоны контроля;
- решения для слабых и водонасыщенных грунтов;
- ссылка на ППР для сложных участков.
Технические требования и проектные подходы можно дополнительно увязать с документом Методические рекомендации, чтобы подрядчик видел не общую фразу, а понятную логику выполнения работ.
Короткая проектная формулировка
В проект можно включить запись в таком стиле:
“Укладку труб выполнять по подготовленному основанию с устройством песчаной подушки. Боковую обсыпку выполнять послойно с заполнением пазух по обеим сторонам трубы. Материал обсыпки – без камней, мерзлых комьев, органики и строительного мусора. Уплотнение выполнять послойно с контролем в зонах, указанных в проекте. Технологию работ уточнить в ППР с учетом фактических грунтовых условий”.
Формулировку нужно адаптировать под конкретный объект, грунты, глубину заложения и нагрузки на поверхности.
Что проверить перед выпуском проекта
Перед передачей документации в работу стоит проверить:
- показана ли конструкция траншеи;
- указано ли основание под трубу;
- задана ли песчаная подушка;
- описана ли боковая обсыпка;
- прописаны ли требования к обратной засыпке;
- указано ли уплотнение засыпки вокруг трубы;
- предусмотрен ли контроль уплотнения грунта;
- учтены ли слабые и водонасыщенные грунты;
- понятно ли, что должно попасть в ППР;
- видит ли подрядчик материалы, слои и порядок контроля.
Что важно учесть проектировщику
Наружная канализация работает “по расчету” только тогда, когда расчетные условия сохранены на объекте. Для этого в проекте должны быть указаны не только диаметр, уклон и глубина, но и траншея: основание, подушка, боковая обсыпка, обратная засыпка, уплотнение и контроль.
Чем точнее описаны слои и требования к работам, тем меньше решений остается на стройплощадке. Труба сохраняет проектное положение, уклон не меняется после засыпки, а риск повреждений и просадок становится ниже.
