Разберем, какие проектные решения для ливневой канализации применены в жилом квартале «Символ» и почему застройщик выбрал Напорные трубы ХЕМКОР?

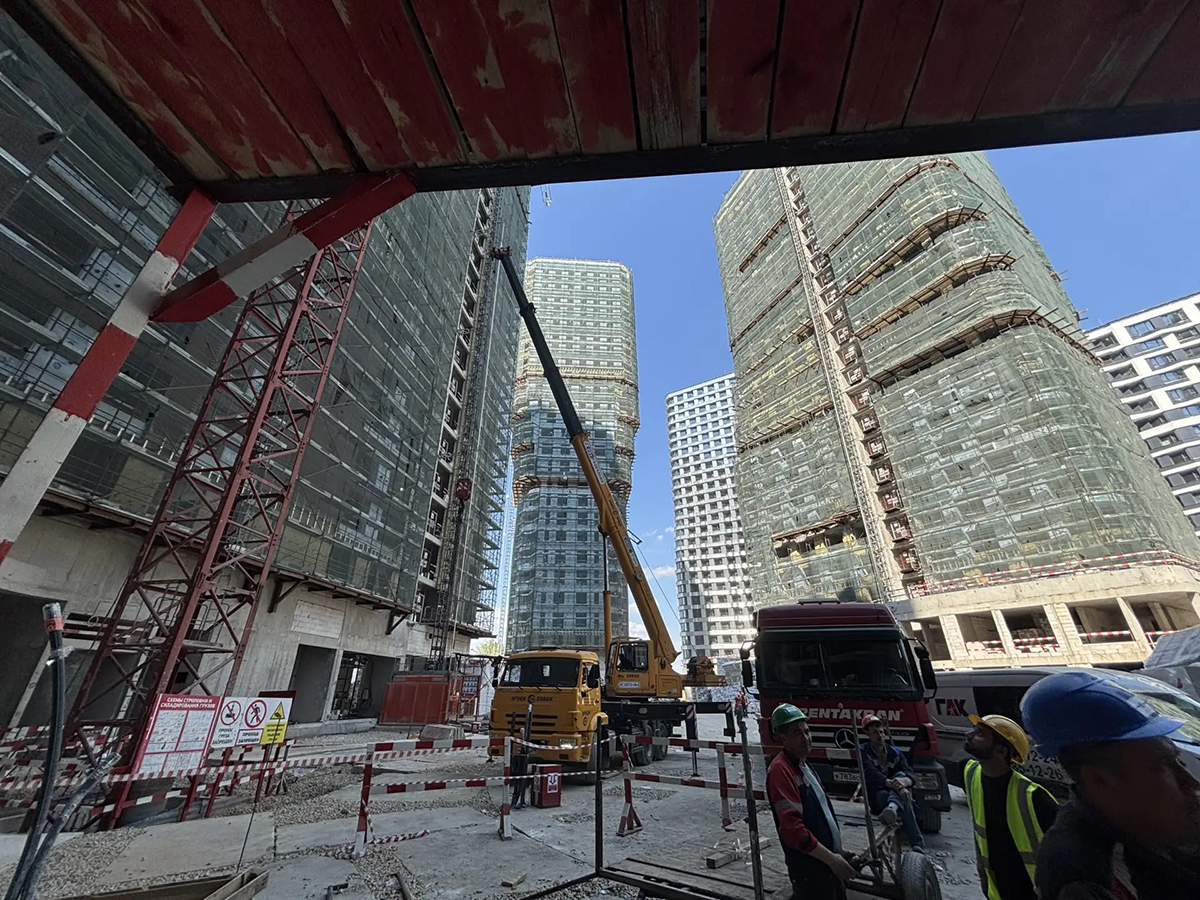

Территория бывшего завода «Серп и Молот» в Лефортово. С 2016 года ДОНСТРОЙ реализует проект-гигант — жилой квартал «Символ». Это не просто точечная застройка, а полная реновация огромной промышленной зоны.

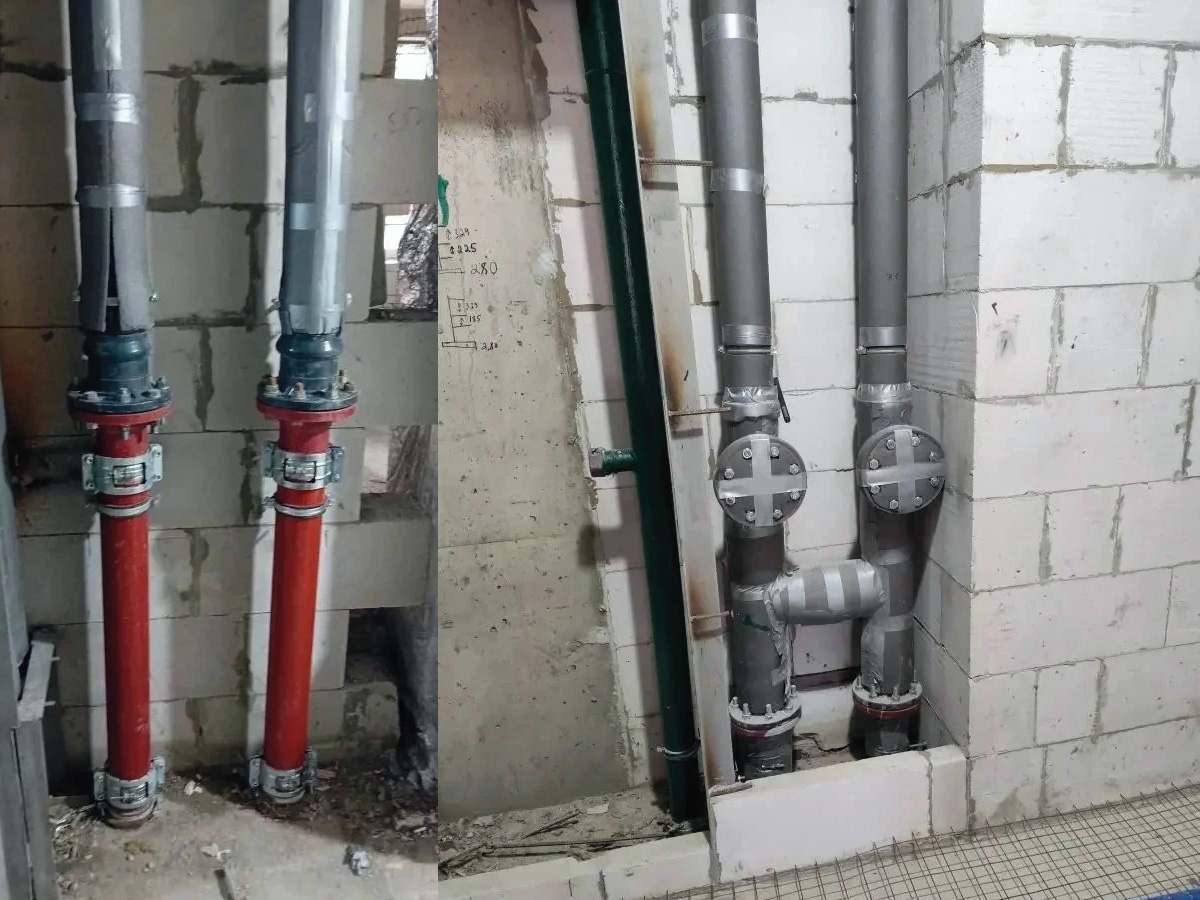

На объекте подошли к проектированию с двойным запасом прочности. Строители показали нам деталь: здесь смонтирована не одна, а сразу две параллельные линии ливневой канализации. Одна основная, вторая — резервная.
Давайте посмотрим, как все устроено:
Здания в ЖК Символ 25 этажей, ревизии каждый седьмой этаж. Ревизия состоит из тройника с фланцем. Диаметр трубопровода 225мм. Две линии ливневой канализации одна из которых, выполняет функцию резервной. Рабочее давление до 16 атмосфер. Есть разные варианты стенок, под Ваш проект. Скорость монтажа канализации в два раза быстрее, если сравнивать с чугунной системой. Видео с объектам можете посмотреть по ссылке.
Трубопроводы крепятся к жесткой опоре. При монтаже обязательно соблюдается соосность и установка упоров, в том числе на поворотах.

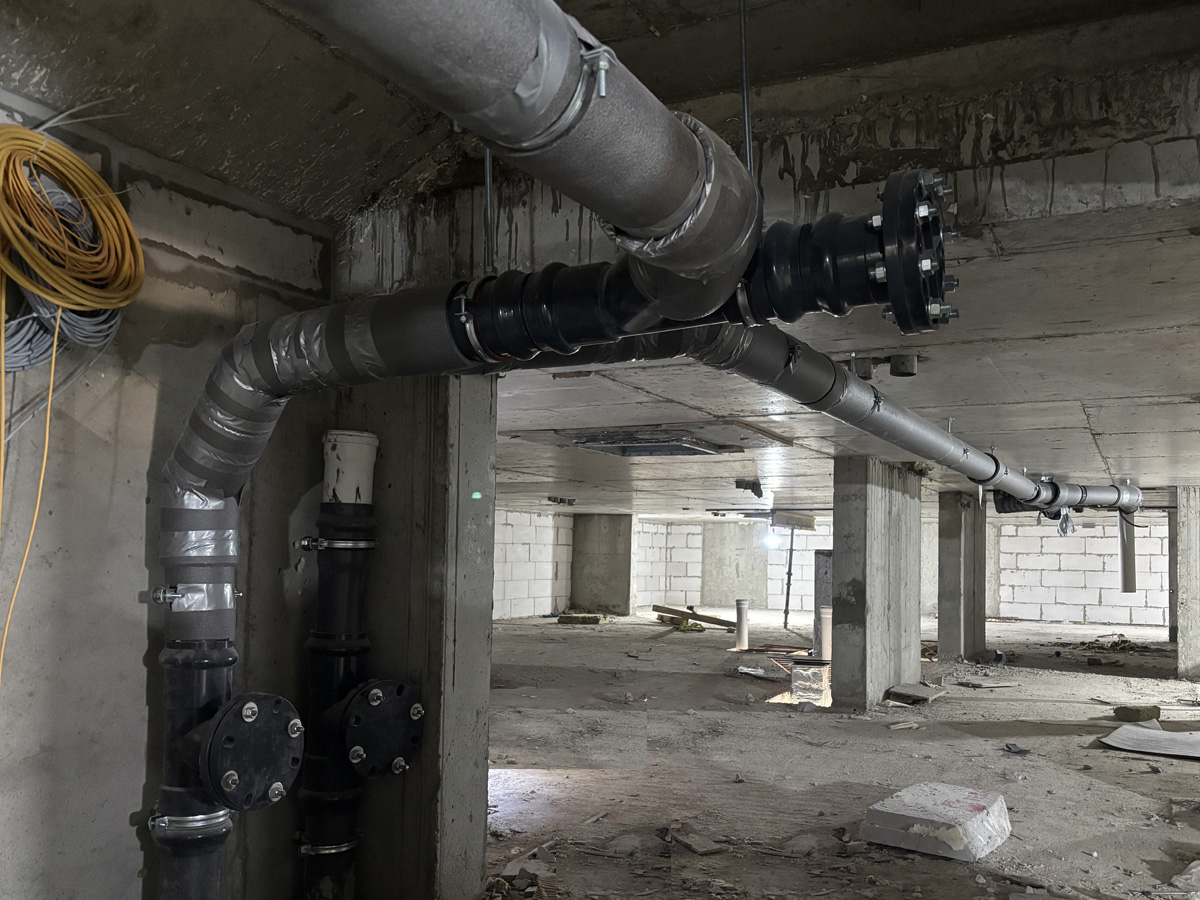

Проектное решение для ливневой канализации: неподвижные опоры, на горизонтальных участках, размещаются в точках изменения диаметра и переходов. Если переход находится рядом с тройником, неподвижное крепление можно разместить непосредственно у самого тройника.
Трубопровод из НПВХ труб считается выдержавшим гидравлическое испытание, если под испытательным давлением не обнаружено разрывов труб и соединительных деталей. Проверку проводят путем заполнения стояка водой до уровня крыши, предварительно заглушив выпуск из стояка.
Монтаж систем внутренних водостоков производят в соответствии с проектом, руководствуясь действующими нормативами СП 30.13330.2020 «Внутренний водопровод и канализация зданий», СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов», а также СН 550-82 «Инструкция по проектированию технологических трубопроводов из пластмассовых труб» и рекомендациями производителя.
При устройстве внутренних водостоков в неотапливаемых зданиях и сооружениях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и ВОДОСТОЧНЫХ воронках при отрицательной температуре наружного воздуха.

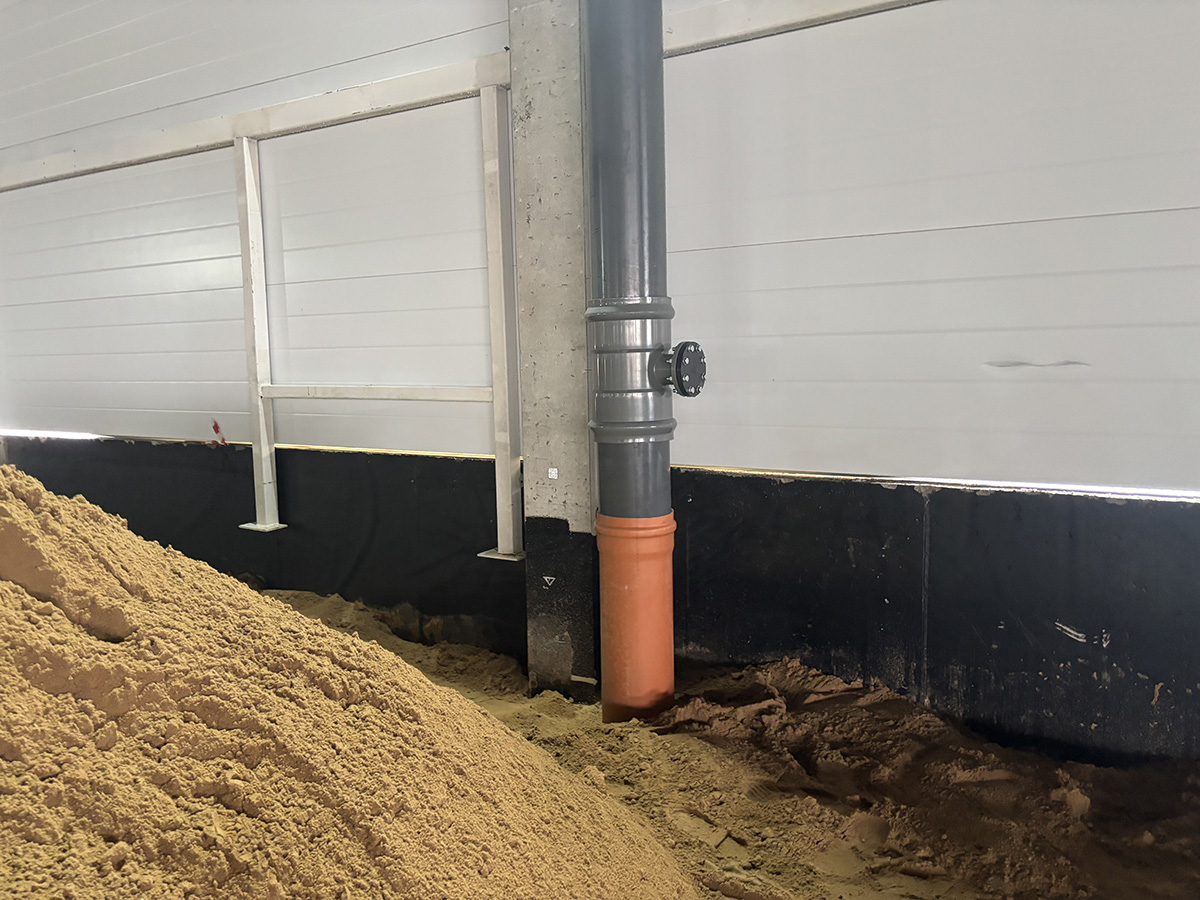

Еще одно проектное решение для канализации: подключение вертикальных водостоков с системой наружной канализации происходит через отрезок трубы без раструбов.
Почему выбор сделан в пользу ХЕМКОР?
Экономия ресурсов при монтаже, удобно, может справиться один рабочий.
MRS — максимальный среди полимерных труб. Это значит: минимальные потери давления и пропускной способности за весь срок службы.
Кислородный индекс НПВХ — 40. При 21% кислорода в воздухе материал не поддерживает горение и самозатухает.
Биостойкость: никакого зарастания, грибка и деструкции. Проницаемость: конденсат не образуется.
Гарантия завода — 2 года.
Расчётный ресурс — 50 лет и более.
Напорные раструбные системы из НПВХ с уплотнительным кольцом
