Системы наружной канализации

Системы наружной канализации предназначены для сбора хозяйственно-бытовых, промышленных отходов, дождевых сточных вод от зданий и сооружений с дальнейшей доставкой их к сооружениям очистки либо к месту сброса в водоприёмник.

Ассортимент включает в себя трубы и фасонные изделия из непластифицированного поливинилхлорида (НПВХ) диаметром (DN) от 110 до 500 мм. Кольцевая жесткость систем (класс жесткости – SN) труб: SN2 (2кН/м2), SN4, SN8, фасонных изделий: SN4- SN8. Технология изготовления: многослойная (трехслойная) труба, внешние слои – сплошная стенка, внутренний – вспененный. Фасонные изделия – литьевые со сплошной стенкой.

Нормативные документы:

  • ГОСТ Р54475-2011
  • ТУ 2248-057-72311668-2007
  • ТУ 2248-002-84300500-2012
  • DIN ЕN 1401-1:2019
pdf

Ассортимент и типоразмеры систем наружной канализации

Формат PDF

Характеристики и свойства систем:

  • Цвет: оранжево-коричневый, оттенок не регламентируется. Окрас внешних слоев трубы, внутренний слой – белый. Фасонные изделия – окрас в смеси.
  • Тип соединения: раструбное, под уплотнительное кольцо. Уплотнительное кольцо соответствует стандарту EN 1401, DIN 19534, EN 1451-1. Изготавливается из вулканизированной резины с жесткостью 60IRHD
  • Постоянная температура стоков: от температуры замерзания таковых до +60 °С Максимальная кратковременная температура (в течение 1 минуты): +95 °С.
  • Диапазон агрессивных сред: от рН2 до рН12, согласно справочным данным химической стойкости материала к агрессивным средам.
  • Температура воспламенения: +482 °С. В зоне горения НПВХ не плавится, не образует горящих капель, имеет низкую токсичность – Т2 по ГОСТ 12.1.044-89 и малое выделение дыма – Д2 по ГОСТ 12.1.044-89.
  • Класс горючести: Г2 по ГОСТ 30244-94. Относятся к разряду самозатухающих. Группа воспламеняемости – В2 по ГОСТ 30402-96.
  • Стойкость к УФ излучению: под воздействием ультрафиолета происходит постепенное разрушение пигмента красителя (процесс выгорания) без деструкции самого материала систем с сохранением всех физико-механических свойств.
  • Биологическая стойкость: не подвержены воздействию микроорганизмов, грибов и бактерий, вызывающих процессы зарастания внутренних поверхностей систем, а также процессы деструкции (постепенного разрушения) как внутренних так и наружных поверхностей систем при подземной прокладке.
  • Гарантия завода-изготовителя: 2 года с даты изготовления, при соблюдении правил транспортировки и хранения, установленных нормативной документацией и применении Товара непосредственно по назначению, а так же условий  по монтажу, включая использование всех элементов системы из единого материала (НПВХ).
  • Срок службы: до 100 лет.
Области применения
  • • Создание технических сооружений и сетей трубопроводов хозяйственно-фекальной (бытовой) канализации (обозначение К1).
  • • Создание технических сооружений и сетей трубопроводов производственной канализации (обозначение К3).
  • • Создание горизонтальных трубопроводных систем дождевой (ливневой канализации), предназначенных для сбора дождевых и талых вод с дождеприемников, водоотводных лотков, с дальнейшей транспортировкой в приемные узлы (обозначение К2).
  • • Обустройство вертикальных внутренних водосточных систем для сбора дождевых и талых вод с крыш зданий и сооружений, если высота таковых не превышает 4 этажей, т.е. в случае давления водного столба не более 1,5 атмосфер.

Строительные нормы и рекомендации
  • • ГОСТ 25150-82 Канализация. Термины и определения
  • • СП 32.13330-2012 КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ
  • • СНиП 3.05.04-85 Наружные сети и сооружения водоснабжения и канализации
  • • СП 45.13330-2017 ЗЕМЛЯНЫЕ СООРУЖЕНИЯ, ОСНОВАНИЯ И ФУНДАМЕНТЫ
  • • СП 40-102-2000 ПРОЕКТИРОВАНИЕ И МОНТАЖ ТРУБОПРОВОДОВ СИСТЕМ ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ
  • • ЕНиР Сборник Е2 "Земляные работы" Выпуск 1
  • • ЕНиР Сборник Е9 "Сооружения систем теплоснабжения, газоснабжения, водоснабжения и канализации" Выпуск 2
  • • СТБ ЕN 13476-3-2012
  • • ГОСТ 21.704-2011 Система проектной документации для строительства. Правила выполнения рабочей документации наружных сетей водоснабжения и канализации
pdf

Прайс-лист SN2 SN8

Формат PDF

pdf

Прайс-лист SN4

Формат PDF

xls

Прайс-лист

Формат XLS

xls

Выдержки из протокола испытаний

Формат XLS

pdf

Химическая стойкость

Формат PDF

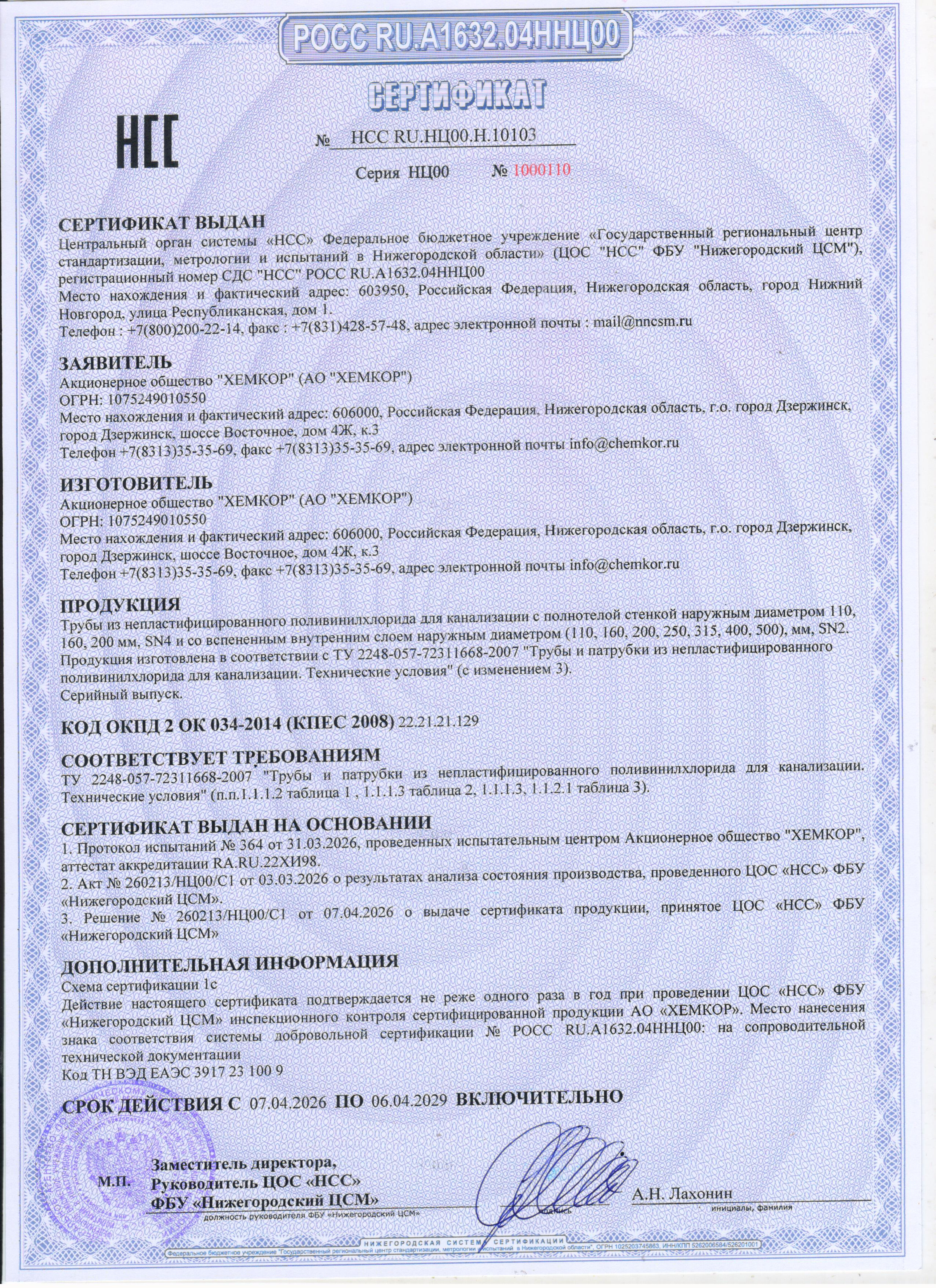

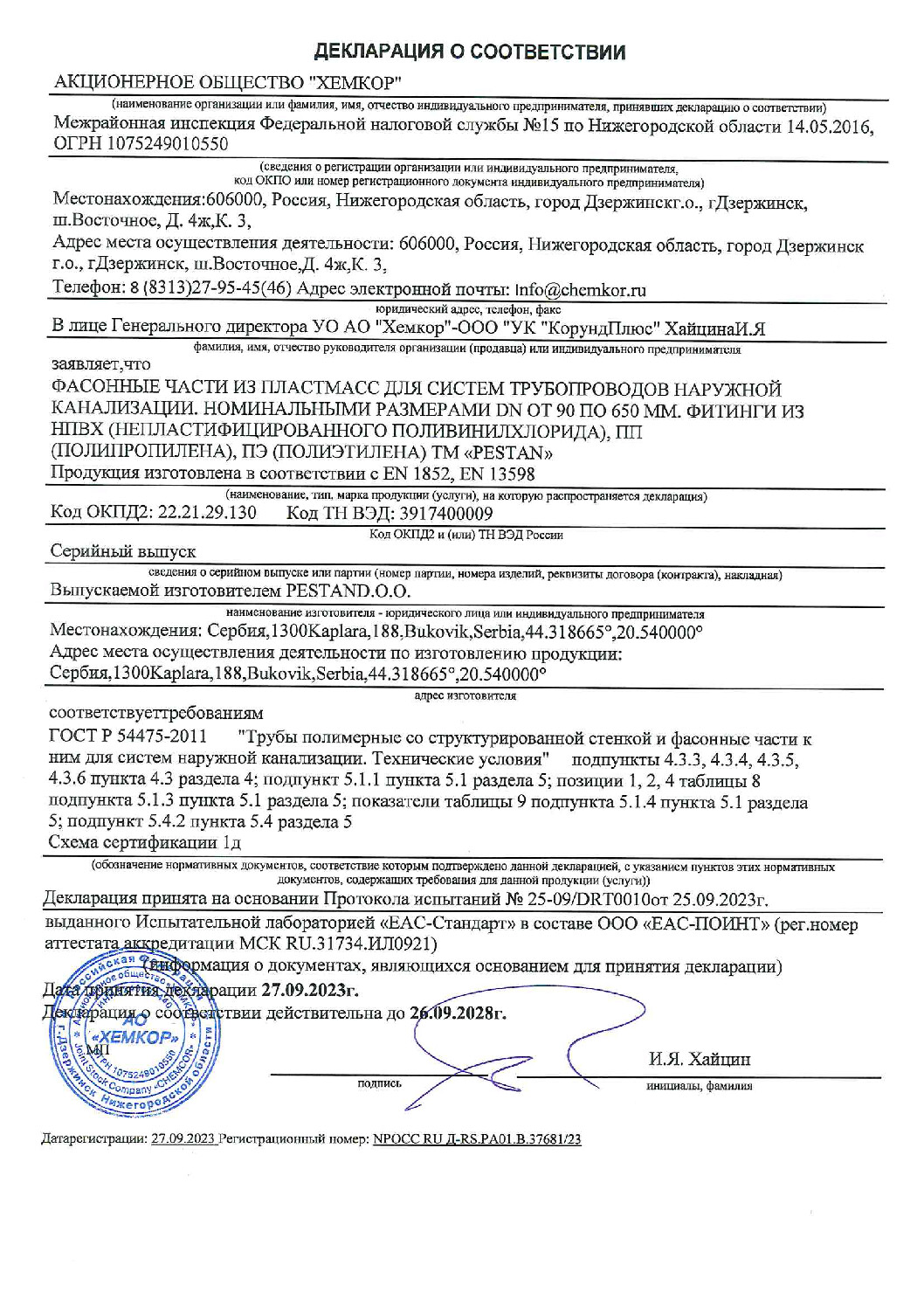

Сертификаты на системы наружной канализации
