Унификация типоразмеров канализации помогает сократить число позиций в закупке, уменьшить складской запас и упростить монтаж. Для этого недостаточно оставить в проекте два или три наиболее распространенных диаметра. Сначала выполняют гидравлический расчет, а для подземных и напорных участков – необходимые прочностные проверки. Затем участки с одинаковыми условиями группируют в матрицу типоразмеров, сохраняя расчетные исключения.
Частая причина пересортицы – неполное обозначение. Запись «труба НПВХ DN 110» не показывает назначение, а для наружной или напорной системы – кольцевую жесткость либо класс давления. Не определены также соединение и длина. Одинаковый DN не гарантирует совместимость изделий.
Что означает унификация в трубопроводном проекте
Унификация – это применение одинаковых изделий на участках с сопоставимыми параметрами и условиями прокладки. Она не должна подменять проектирование. Диаметр нельзя уменьшать ради сокращения номенклатуры, а класс кольцевой жесткости нельзя назначать без проверки глубины, грунтовых условий, транспортной нагрузки и качества уплотнения засыпки.
Оптимизация спецификации труб и фитингов проводится после расчетного выбора. Проектировщик объединяет позиции, различающиеся только способом записи, и проверяет возможность применения базовых типоразмеров. При этом должны сохраняться пропускная способность, прочность, герметичность и возможность монтажа.
Почему одного обозначения DN недостаточно
В каталогах DN используется для обозначения типоразмера, но его нельзя автоматически считать фактическим внутренним диаметром. Для идентификации трубы дополнительно нужны назначение системы, материал, наружный диаметр, толщина стенки или класс жесткости, монтажная длина и тип соединения. Для фасонного изделия указывают диаметры всех присоединяемых патрубков, угол и конструкцию раструбов.
Для наружной безнапорной канализации важен класс кольцевой жесткости SN. Его выбирают по результатам расчета с учетом условий подземной прокладки. Для напорного трубопровода определяющими параметрами служат номинальное давление PN и размерная серия или SDR. Значения SN и PN характеризуют разные свойства и не могут заменять друг друга.
Совпадение диаметра также не делает взаимозаменяемыми изделия для внутренней, наружной и напорной систем. У них могут различаться нормативная база, геометрия раструба, уплотнение, толщина стенки и допустимые условия эксплуатации. Поэтому спецификация наружной канализации DN должна содержать полное обозначение системы, а не только число после DN.
Как построить матрицу типоразмеров
Матрица сопоставляет расчетные решения с доступной номенклатурой. Каждая строка относится к участку сети или группе одинаковых участков. В таблицу включают:
- обозначение системы и участка;
- назначение и расчетный расход;
- диаметр по гидравлическому расчету;
- принятый каталожный типоразмер;
- для безнапорной сети – класс кольцевой жесткости SN;
- для напорной сети – PN, SDR или размерную серию;
- длину трубы и тип раструбного соединения;
- перечень необходимых фасонных изделий;
- нормативный документ и артикул;
- статус позиции: базовая или расчетное исключение.
Базовыми назначают повторяющиеся типоразмеры с нужным набором фасонных изделий. Исключения сохраняют, если они требуются по расходу, отметкам, нагрузке или присоединению. Так можно сократить номенклатуру проекта без ухудшения расчетных решений.
Порядок унификации труб
Сначала из планов, профилей, схем и расчетов собирают все примененные типоразмеры труб НПВХ. Обозначения приводят к единому формату, чтобы одна позиция не учитывалась несколько раз из-за разных сокращений. После этого изделия группируют по назначению системы, диаметру, классу жесткости или давления, соединению и длине.
Затем проверяют, какие соседние позиции можно привести к одному базовому варианту. Для самотечной сети повторно оценивают пропускную способность, наполнение, скорость движения стоков и уклон. Для подземной прокладки проверяют несущую способность системы «труба – грунт». Простое назначение более высокого SN на всех участках может увеличить стоимость, но не компенсирует ошибки в подготовке основания или уплотнении засыпки.
Выбранные позиции сопоставляют с реальной производственной линейкой. В Каталоге продукции CHEMKOR отдельно представлены напорные трубопроводы, наружная, стандартная внутренняя и малошумная канализация, а также обсадные трубы. Для наружной канализации заявлены диаметры 110-500 мм, трубы классов SN2, SN4 и SN8, фасонные изделия классов SN4 и SN8. Эти различия нужно сохранять в матрице, не объединяя изделия только по диаметру.
Как унифицировать фасонные изделия

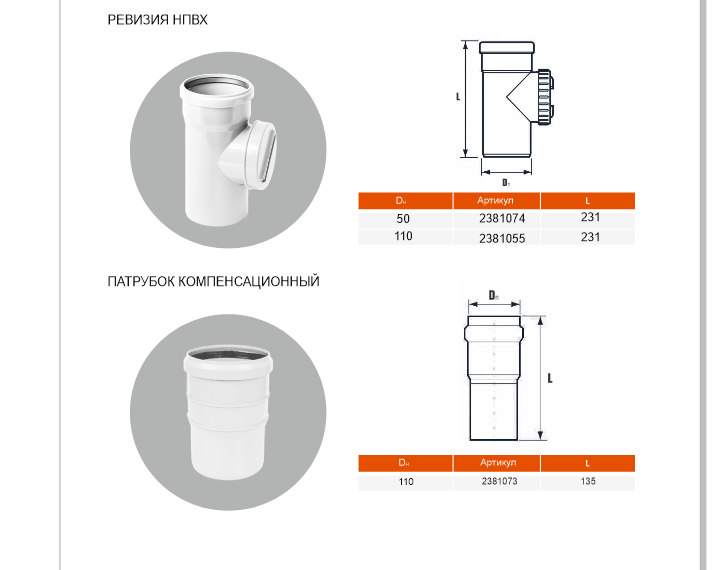

Подбор фасонных изделий для проекта выполняют по узлам на плане и профиле. Каждому предусмотренному отводу, ответвлению, переходу между диаметрами, подключению оборудования или сопряжению с другим материалом должна соответствовать конкретная позиция. В обозначении фиксируют:
- вид изделия – отвод, тройник, муфта, редуктор, ревизия или заглушка;
- основной и присоединительный диаметры;
- угол отвода или ответвления;
- количество и тип присоединительных концов;
- класс или серию системы, если параметр предусмотрен изготовителем;
- артикул и количество.
Нельзя переносить доступность одного исполнения на всю размерную линейку. Например, конкретный угол отвода или сочетание диаметров тройника может выпускаться только для части типоразмеров. Если нужной позиции нет, узел перерабатывают и повторно проверяют его монтажные размеры и гидравлику. Замена одного отвода двумя или изменение угла без корректировки чертежей создают расхождения между проектом и фактической сборкой.
Для повторяющихся узлов закрепляют одинаковые фасонные изделия. Редкие сочетания сохраняют, если они нужны для подключения выпусков, колодцев или существующих сетей.
Как оформить ведомость материалов
Ведомость материалов трубопроводов должна быть связана с матрицей типоразмеров и спецификациями на листах. Удобно использовать единую последовательность параметров: система, наименование изделия, материал, диаметр, SN или PN/SDR, угол либо диаметры ответвлений, монтажная длина, тип соединения, нормативный документ, артикул.
В проектной спецификации трубы приводят в единицах, установленных правилами ее оформления. Для закупочной ведомости общую протяженность переводят в количество поставочных отрезков. При этом проверяют, какая длина указана в каталоге – полная или монтажная, чтобы не учесть раструб дважды, а также предусматривают раскрой. Фасонные изделия считают поштучно. Для уплотнительных колец уточняют, входят ли они в комплект: повторный учет приведет к излишку, а пропуск при раздельной поставке – к остановке монтажа.
Каждой уникальной позиции присваивают одно наименование. Формулировки «отвод 110 на 45», «колено DN 110 45°» и «отвод НПВХ 110/45» не должны существовать в одной ведомости как разные изделия. Надежнее связывать строку с артикулом, но перед выпуском документации необходимо проверить его актуальность.
Проверка спецификации трубопровода
Проверка спецификации трубопровода проводится не только по итоговым количествам. Сначала сопоставляют ведомость с планами, профилями и деталировкой узлов. Затем проверяют логику каждой позиции:
- каждому изменению диаметра соответствует переход;
- каждому ответвлению соответствует тройник или другое проектное решение;
- углы фасонных изделий совпадают с чертежами;
- трубы и фитинги относятся к одной совместимой системе;
- для всех участков указаны SN, PN или другие требуемые характеристики;
- для закупки общая длина корректно пересчитана в поставочные отрезки с учетом их монтажной длины и раскроя;
- уплотнения, муфты и переходы на другие материалы учтены без дублирования;
- артикулы и типоразмеры присутствуют в действующей номенклатуре.
Размерные таблицы, рекомендации по проектированию, монтажу и прочностному расчету следует сверять через Техническую документацию. Если после проверки меняется базовый типоразмер или узел, корректировки одновременно вносят в планы, профили, схемы и ведомость материалов.
Типичные ошибки спецификации канализации
Чаще всего пересортица появляется, когда в строке оставляют только название и DN. Закупщик вынужден самостоятельно выбирать класс, длину или исполнение, и формально похожая позиция не совпадает с проектной. Другая ошибка – объединение внутренней и наружной трубы одного диаметра или смешение фасонных изделий разных систем.
Расхождения возникают и при ручном подсчете узлов: переход присутствует на профиле, но отсутствует в ведомости, один тройник учтен дважды, а фактический угол отвода заменен привычным обозначением «90°». Отдельная группа ошибок связана с устаревшими артикулами и предположением, что любой фитинг выпускается во всех диаметрах.
Унификацию проводят до выпуска рабочей документации на основе расчетов и доступной номенклатуры. Матрица выделяет исключения, единые обозначения устраняют дубли, а проверка узлов обеспечивает комплектность и совместимость изделий.
