1. Маркировка канализационных труб, расшифровка?

Обращайте внимание, что все трубы для канализации должны иметь маркировку. Такой подход даст возможность разобраться в технических и качественных характеристиках трубы, определиться с ее назначением и способностью справиться с нагрузками.

Какие основные параметры указаны на трубе?

Материал (PVC-U / НПВХ, PP, PE): Тип пластика. НПВХ (или PVC-U) — самый распространённый для канализации, прочный и устойчивый к химии.

Диаметр (например, 110, 200): Наружный диаметр в миллиметрах.

SDR: Отношение наружного диаметра к толщине стенки. Чем меньше SDR, тем толще стенка и прочнее труба. Например, SDR 33 будет тоньше, чем SDR 41 .

SN: Кольцевая жёсткость. Показывает, какую нагрузку от грунта выдерживает труба.  SN4 — стандарт для укладки под дорожками, SN 8 — для укладки под дорогами, где передвигается грузовой автотранспорт.

Нормативный документ, по которым изготовлена труба ГОСТ и ТУ.

В чем разница НПВХ и полипропилена?

Разница проходных сечений. Если сравнить трубы одного диаметра из НПВХ и полипропилена (ПП), например,  Ø200, то у ПП внутренний диаметр будет равен 160, а у НПВХ внутренний диаметр значительно больше 192,2.  Это важно, как для напорных систем. В них  удельные потери давления в трубах из НПВХ меньше на 20%, чем в трубах из ПП, благодаря чему можно сэкономить 8% электроэнергии при эксплуатации. Также данный показатель влияет на износ насосных станций.  Также это касается и наружной канализации, толщина стенки труб у гофрированных больше.

Коэффициент теплового расширения например у НПВХ: 0,08 мм/м СО, полипропилен: 0,15 мм/м. Это значит что для трубных систем из НПВХ не нужны компенсаторы, позволяющее воспринимать и компенсировать перемещения, температурные деформации, вибрации, смещения. (компенсационные петли)

Пожаробезопасность. НПВХ, слабогорючий материал, группа Г1,  ПП относится  к  группе горючести Г4, это сильно горючий материал. Тоже относится к таким параметрам, как токсичность. У полипропилена Т3, высоко опасный. НПВХ –Т1. Кислородный индекс для НПВХ равен 4, а у ПП ., При горении труб из НПВХ выделяется значительно меньше токсических веществ. 18  При проходе через перекрытия обязательное требование для ПП установка противопожарных муфт. Для НПВХ такого требования нет. Возможность монтажа при минусовой температуре.

Наружная канализация (гладкая рыжая труба)

Почему трубы для наружной канализации — рыжие, а не серые?

Цвет — это не просто дизайн. Рыжий (оранжево-коричневый) — это маркер, который отличает наружную канализацию от других сетей, когда через годы проводятся земляные работы, оранжевая труба сразу видна и её не перепутают с водопроводной или газовой.

Какой диаметр трубы выбрать для наружной канализации частного дома?

Для частного дома стандартный  диаметр 110 мм. Для больших объектов или при большом количестве стоков используют диаметры 160, 200, 250 мм. Для магистральных трубопроводов используют 315 и 500 мм.

Что такое класс жесткости SN4 и SN8? Какой выбрать?

Класс жесткости показывает, какую нагрузку выдерживает труба под землёй: SN4 — для глубины до 4 метров, в местах без интенсивного движения транспорта (двор, пешеходная зона). SN8 — для глубины более 4 метров, под дорогами и парковками, выдерживает тяжёлые нагрузки.

Для частного дома с участком обычно достаточно SN4. Если прокладываете под проезжей частью — берите SN8.  В зеленой пешеходной зоне можно использовать SN2

Можно ли монтировать трубы НПВХ для наружной канализации зимой?

Да, трубы НПВХ ХЕМКОР монтируются при температуре  -15°C . Важно: резиновые уплотнительные кольца на морозе дубеют, их нужно либо прогревать, либо использовать специальную смазку.

Какие стоки можно сливать в трубу НПВХ?

Трубы НПВХ химически стойки к агрессивным средам — выдерживают pH от 2 до 12 . Это значит, что они не разрушаются под воздействием щелочей, кислот, поверхностно-активных веществ (средства для мытья посуды, стиральные порошки), органических жиров и белков.  Трубы ХЕМКОР применяются и для промышленной канализации К3. На гоках, на производствах с агрессивными средами, на пищевых производствах. Смотрите таблицу  “Химической стойкости труб из НПВХ”

Как соединяются трубы наружной канализации?

Соединение — раструбное, с резиновым уплотнительным кольцом.  И напорные и самотечные трубы собираются таким образом:

Резку труб (при необходимости) производят специальным приспособлением или вручную ножовкой по дереву.

На отрезанном конце укладываемой трубы с внешней стороны снимают фаску под углом 15°.

Снятие фаски производят специальным приспособлением или вручную рашпилем.

Укладку труб начинают в следующей технологической последовательности:

• устанавливают приспособление для сборки труб;
• очищают от грязи и масел гладкий конец одной трубы и раструб другой;
• намечают маркером метку на гладком конце трубы для определения длины вдвигания в раструб другой трубы. Расстояния до меток, определяющих глубину вдвигания гладкого конца напорных труб из НПВХ в раструб, с учетом возможного теплового расширения труб в продольном направлении, продольного сжатия вследствие расширения в поперечном направлении, возможного изгиба и запаса прочности приведены в таблице 1;
• вставляют профильное резиновое кольцо в желобок внутри раструба трубы;
• смазывают мыльным раствором гладкий конец одной трубы до метки и внутреннюю часть резинового кольца в раструбе другой трубы. Рекомендуемые составы мыльного раствора: при положительной температуре наружного воздуха на 1 литр – 40 г мыла и несколько капель глицерина; при отрицательной температуре: глицерин технический – 450 г, вода – 515 г, мыльный порошок (мыльная стружка) – 35 г;
• укладывают концы труб в зажимные хомуты приспособления для сборки труб и закрепляют их, затем с помощью рычага тяговой системы приспособления гладкий конец трубы вдвигают в раструб до метки. При отсутствии приспособления для сборки труб соединение труб на раструбах производят с помощью рычага или вручную.
• Клей и сварка не нужны. У напорных труб уплотнительное кольцо в форме ласточкиного хвоста, вся конструкция обеспечивает герметичное соединение.

Нужно ли смазывать трубы при монтаже?

Да, для облегчения сборки гладкий конец трубы и уплотнительное кольцо обязательно смазывают . Используйте: Мыльный раствор (хозяйственное мыло + вода). В крайнем случае — технический глицерин . Нельзя использовать: силиконовые герметики — могут разрушать резину.

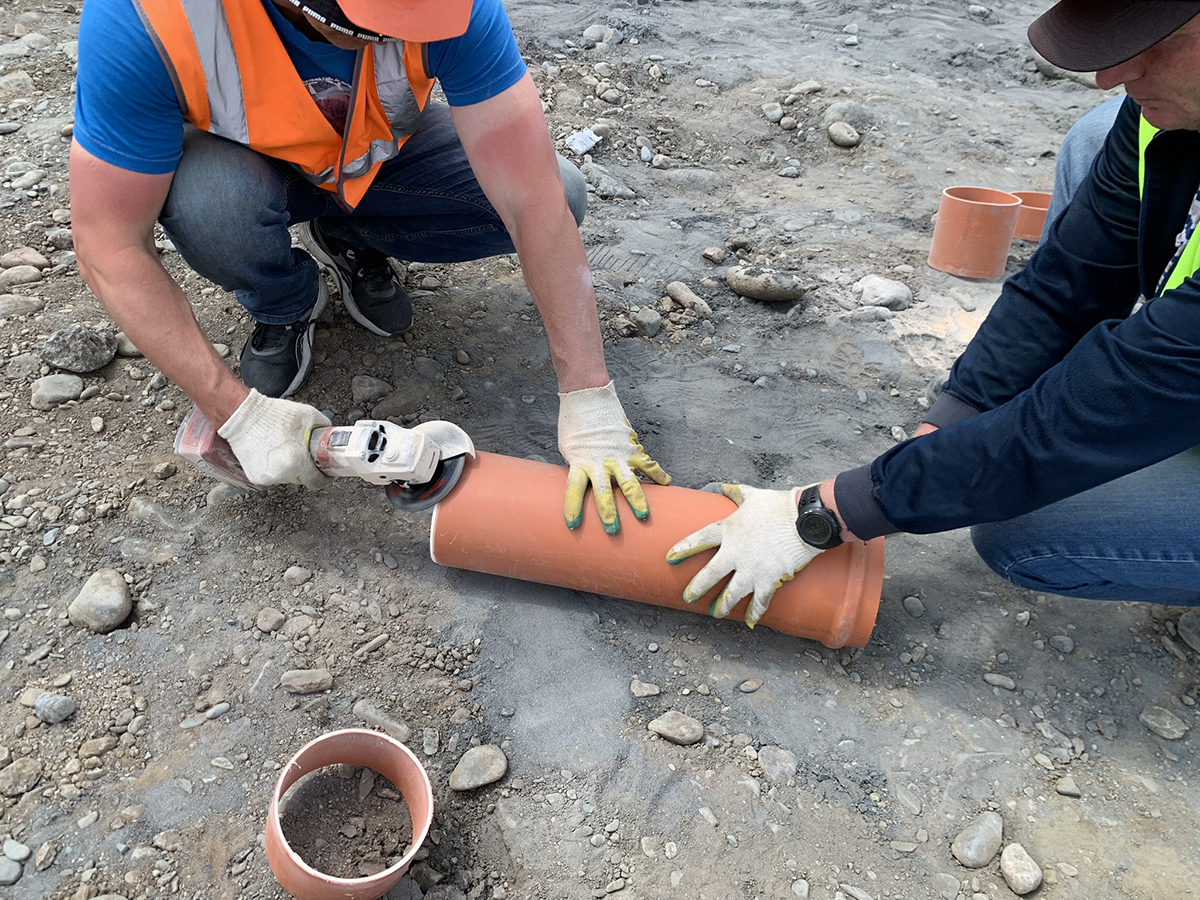

Чем резать трубы НПВХ?

Подходит ножовка по металлу, специальный труборез или болгарка с диском по пластмассе, труборезы. После резки край нужно зачистить от заусенцев и снять фаску (скос под углом 15-45°) для лучшего входа в раструб . Напорная труба раструбная с уплотнительным кольцом.

Напорные трубопроводы

Чем напорная труба отличается от безнапорной?

Напорная труба рассчитана на давление внутри системы. Трубы ХЕМКОР выдерживают до 1,6 МПа (16 атмосфер, PN16) . Безнапорные трубы (для самотечной канализации)  — предназначены отводить стоки под уклоном, самотеком, но их можно применять для вертикального внутреннего водостока, если здание не превышает 10 метров.

Какое давление выдерживают напорные трубы ХЕМКОР?

SDR 41 — 6 атмосфер (PN6); SDR 33 — 8 атмосфер (PN8); SDR 26 — 10 атмосфер (PN10); SDR 21 — до 16 атмосфер (PN16);

Можно ли использовать напорные трубы ХЕМКОР для питьевой воды?

Да, напорные трубы НПВХ ХЕМКОР имеют гигиенические сертификаты и допущены к хозяйственно-питьевому водоснабжению. Материал не выделяет токсинов и не меняет вкус воды.

Как герметизируется раструбное соединение под давлением?

Герметичность обеспечивается уплотнительным кольцом, которое установлено в раструбе. При вставке гладкого конца кольцо обжимается и создаёт надёжное уплотнение, способное держать высокое давление .

На какую температуру воды рассчитаны напорные трубы НПВХ?

Для холодного водоснабжения — до +45°C . Для горячей воды (выше 45°C) трубы НПВХ не подходят. Данная линейка помимо ливневой канализации в многоэтажных зданиях используется в садовых хозяйствах, для подачи агрессивных сред на производствах.

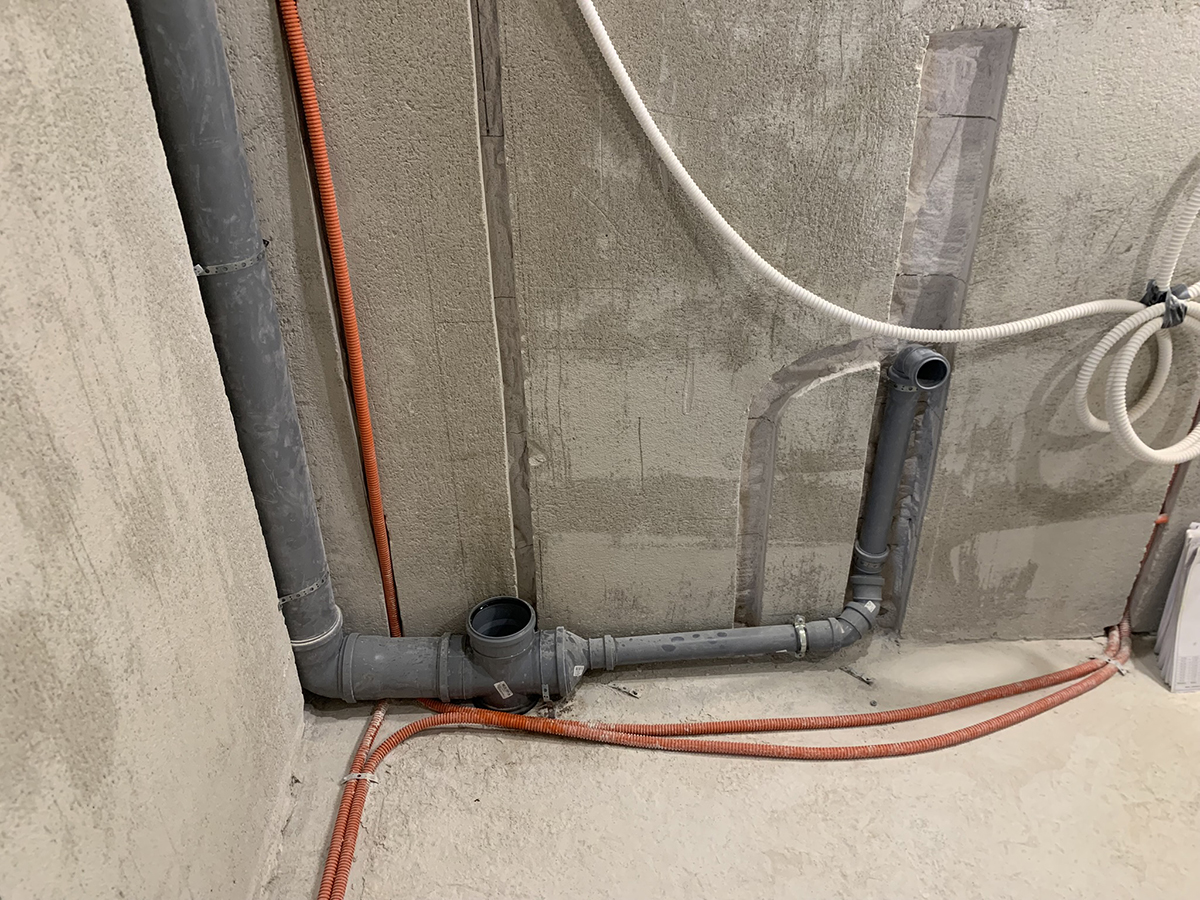

ШУМЭКС — внутренняя канализация

Есть ли у ХЕМКОР бесшумная канализация?

Да, это серия ШУМЭКС. Она имеет стенку 3.2 мм, у материала НПВХ высокая плотность материла, самая высокая из полимеров. Также в составе композиции, из которой производятся трубы, особые микроэлементы.  DN 50 мм и DN 110 мм – стандартные диаметры для стояков и разводки внутри зданий.

Что такое ШУМЭКС и чем он отличается от обычных серых труб?

ШУМЭКС — это малошумная система внутренней канализации от ХЕМКОР. Она гасит звуки проточной воды, которые в обычных трубах слышны по всему дому. Уровень шумопоглощения — 5-11 дБ в зависимости от скорости потока. Также эта линейка имеет эстетичный вид благодаря белому цвету. Изготавливается по ГОСТ. Используют, как для крупных муниципальных объектов, школ и больниц, коммерческих помещений, так и для частной застройки.  Также трубы Шумэкс применяют для Внутренних водостоков для отвода дождевых и талых вод, если здание не выше 10 метров. Трубы для внутренней канализации серого цвета производятся по ТУ.

Какая максимальная температура стоков у труб для внутренней канализации?

Кратковременная (до 1 минуты) — до +95°C . Это значит, что кратковременный слив кипятка трубе не повредит.

Правда ли, что трубы ШУМЭКС не горят?

Все трубы ХЕМКОР относятся  к трудногорючим, т.к. это особенность материала НПВХ . Трубы ХЕМКОР относятся  к классу Г1 , т.к. изготовлены из самозатухающего материала. Температура воспламенения — +482°C . При горении  трубы не плавятся, не образуют горящих капель, выделяют мало дыма (класс Д1) и имеют низкую токсичность (класс Т1) . Система может использоваться в помещениях без дополнительных противопожарных муфт. В наше время это особенно актуально.

Есть ли гарантия на продукцию ХЕМКОР?

Да, гарантия завода-изготовителя — 2 года с даты изготовления при соблюдении условий монтажа, транспортировки и хранения. На обсадные трубы гарантия 5 лет.

Чем отличается ремонтная муфта от соединительной?

Главное отличие, что в соединительной муфте – есть упор. Она служит ограничителем: труба с двух сторон вставляется до упора обеспечивая стыковку. Ремонтная не имеет внутренней перемычки,  она гладкая внутри, это позволяет свободно двигать ее вдоль оси,  как скользящую втулку.

Какие экономические выгоды можно назвать при работе с трубами НПВХ?

Если рассматривать напорные трубы для холодного водоснабжения. И сравнить с другими трубопроводными системами из полиэтилена, следует отметить, что не нужно сложного сварочного оборудования, и кадров которые могут с ним работать. Экономия на монтаже труб НПВХ более 30%,  потому что при такой же работе с другими материалами требуется большее количество рабочих и специализированное оборудование.

Кроме этого трубопровод ХЕМКОР монтируется при температуре наружного воздуха от -10°С, так как температура хрупкости его -18°С. Однако его можно смонтировать и при температуре -30°С, просто в этом случае необходимо проявлять повышенную аккуратность и дополнительно подогреть уплотнительное кольцо.

Чем тоньше стенка у трубы, тем больше проходное сечение трубы, соответственно, тем меньше потери напора по длине трубопровода и затраты электроэнергии на перекачку жидкости.

Какие фитинги используются для канализационных трубопроводов?

• Тройники предназначены для присоединения к основной канализационной трубе дополнительного отвода. Отводы используются для изменения направления трубопровода.
• Редуктор канализационный применяется для соединения труб наружной канализации разного диаметра.
• Муфта соединительная для стыковки двух гладких отрезков без раструбов, 200-500 (110-160) диаметра, у такой муфты присутствует внутри упор – это главное отличие ремонтной муфты от соединительной.
• Муфта ремонтная (110-500) (надвижная) используется для восстановления трубопровода в случае аварийной ситуации.
• Заглушка применяется для герметичного закрытия конечной части трубы или фитинга, данное изделие используют в наружной канализации временно или постоянно.
• Обратный клапан представляет собой запорное устройство, блокирующее обратный ход канализационных стоков.
• Седловые отводы («седёлки») Седловой отвод – это устройство, которое используется в промышленности для переноса жидкостей из одного трубопровода в другой.
